Encodeurs¶

Qu’est-ce qu’un encodeur?¶

Très souvent, en FTCC®, vous voulez savoir où se trouve quelque chose. Qu’il s’agisse du nombre de rotations de votre roue motrice, de l’angle de votre bras ou de la distance parcourue par vos cordes, les encodeurs rotatifs peuvent vous aider. En FTC, un encodeur désigne tout capteur qui suit l’angle de rotation d’un mécanisme.

Deux types d’encodeurs sont couramment utilisés en FTC : les encodeurs relatifs et les encodeurs absolus. Les encodeurs relatifs sont ceux dont il est question ici, car ils sont les plus courants.

Enodeurs relatifs¶

Qu’il s’agisse d’un encodeur intégré dans chaque moteur autorisé en FTC ou des encodeurs externes courants tels que l’encodeur REV Through Bore, ces encodeurs suivent la position relative de l’arbre ou du mécanisme auquel ils sont attachés. Cela signifie que la sortie de position est relative à la position initiale lors de la mise sous tension du robot, ce qui signifie que l’information sur la position est perdue entre les cycles d’alimentation.

Astuce

Les encodeurs relatifs ne se remettent pas à zéro au début des OpModes ! Vous pouvez utiliser STOP_AND_RESET_ENCODERS pour vous assurer que vos encodeurs sont toujours à zéro au début d’un OpMode (voir ci-dessous).

Tous les encodeurs relatifs de FTC utilisent le protocole « quadrature » pour envoyer des informations de position au expansion hub. Par conséquent, les encodeurs relatifs doivent être branchés dans les ports d’encodeur situés près des ports de moteur pour fonctionner.

Terminologie¶

Compte : Un « compte » (parfois appelé « tick ») correspond à un incrément de la position de l’encodeur. Les encodeurs relatifs indiquent leur position sous la forme d’un nombre égal au nombre de « ticks » ou de « comptes » que l’encodeur s’est déplacé par rapport à son angle de départ.

Comptes par révolution : Le nombre de « comptes » qu’un encodeur indique après avoir effectué exactement un tour. Cette valeur est couramment utilisée pour convertir les « comptes » d’un encodeur en degrés ou en révolutions.

Avertissement

La terminologie de la quadrature peut prêter à confusion ! Certains encodeurs peuvent indiquer des « impulsions par tour ». Une impulsion peut correspondre à 1 ou 4 comptes. D’autres encodeurs peuvent indiquer des « cycles par révolution », dont l’acronyme est le même que celui des comptes par révolution, ce qui peut prêter à confusion. La meilleure façon de vérifier est de brancher l’encodeur sur le moyeu REV et de le faire tourner d’un tour complet, puis de vérifier ce qu’il indique.

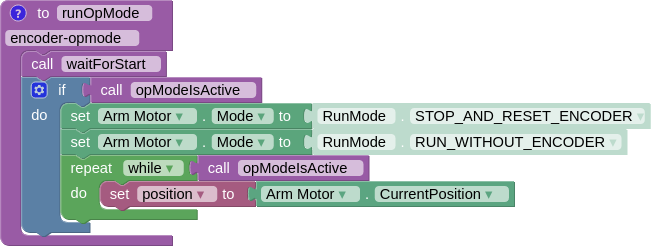

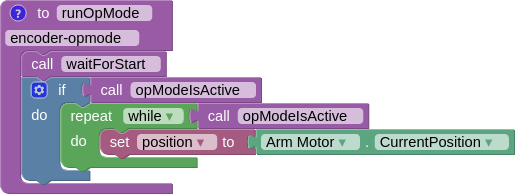

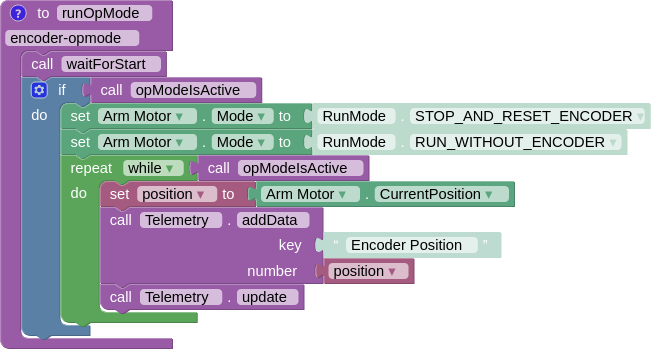

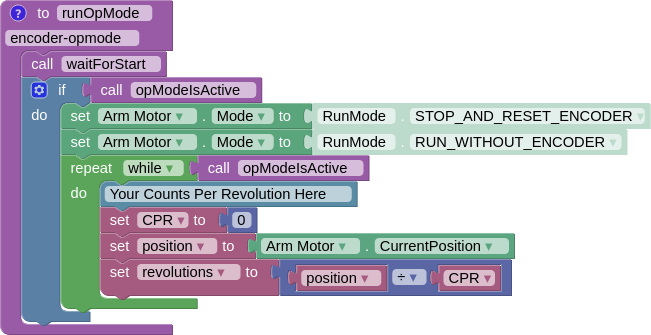

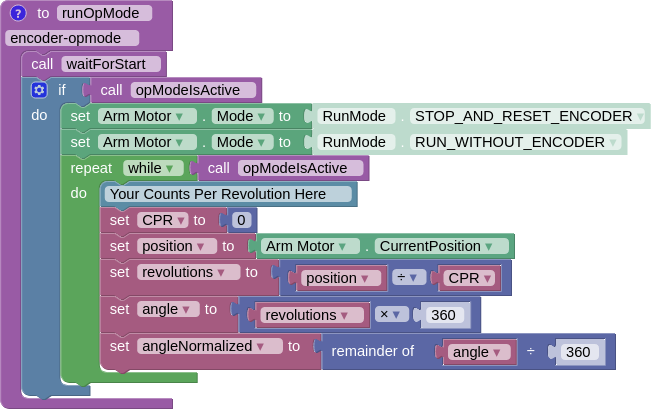

Programmation des encodeurs¶

Roues et bobines de suivi¶

Jusqu’à présent, nous avons surtout travaillé avec des moteurs en rotation. Cependant, de nombreux mécanismes de la FTC sont linéaires, et il peut être souhaitable de les mesurer également dans une unité linéaire. Heureusement, c’est très simple. Tout ce dont nous avons besoin, c’est de connaître le diamètre de l’objet que nous mesurons.

Faites attention lorsque vous choisissez votre diamètre. Pour les roues, il s’agit du diamètre extérieur de la roue, mais pour les bobines, il s’agit du diamètre intérieur de la bobine, où repose la corde. Pour les chaînes et les courroies, il s’agit du « diamètre primitif » du pignon ou de la poulie.

À partir de là, nous pouvons calculer la circonférence (la longueur de l’arc de cercle, ou la distance que la roue/la bobine parcourra en une rotation).

Java

double diameter = 1.0; // Replace with your wheel/spool's diameter
double circumference = Math.PI * diameter;

double distance = circumference * revolutions;

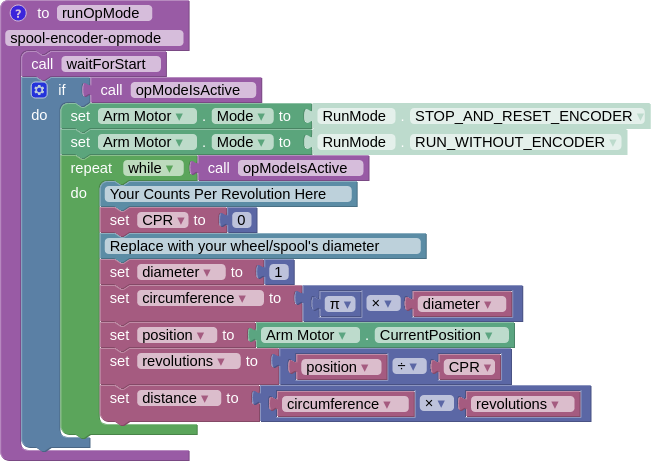

Blocs

../../../_images/spool-encoder-opmode-1.png

Note

Les unités sont très importantes lorsqu’il s’agit de programmation FTC, assurez-vous donc qu’elles sont toujours cohérentes ! Les unités utilisées pour le diamètre sont les mêmes que celles utilisées pour la distance calculée. Ainsi, si vous mesurez votre diamètre en pouces, la distance rapportée sera également exprimée en pouces.

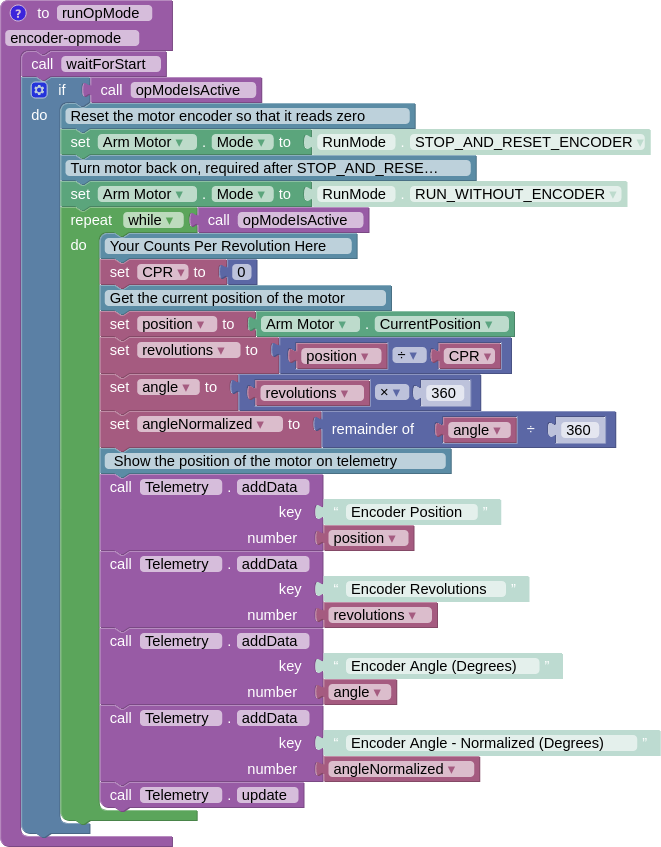

En combinant tout cela avec notre programme d’essais précédent, nous obtenons

Java

package org.firstinspires.ftc.teamcode;

import com.qualcomm.robotcore.eventloop.opmode.LinearOpMode;
import com.qualcomm.robotcore.eventloop.opmode.TeleOp;
import com.qualcomm.robotcore.hardware.DcMotor;
@TeleOp
public class SpoolEncoderOpmode extends LinearOpMode {
   @Override
   public void runOpMode() throws InterruptedException {
      // Find a motor in the hardware map named "Arm Motor"
      DcMotor motor = hardwareMap.dcMotor.get("Arm Motor");

      // Reset the motor encoder so that it reads zero ticks
      motor.setMode(DcMotor.RunMode.STOP_AND_RESET_ENCODER);

      // Turn the motor back on, required if you use STOP_AND_RESET_ENCODER
      motor.setMode(DcMotor.RunMode.RUN_WITHOUT_ENCODER);

      waitForStart();

      while (opModeIsActive()) {
            double CPR = [Your Counts Per Revolution Here];

            double diameter = 1.0; // Replace with your wheel/spool's diameter
            double circumference = Math.PI * diameter;

            // Get the current position of the motor
            int position = motor.getCurrentPosition();
            double revolutions = position/CPR;

            double angle = revolutions * 360;
            double angleNormalized = angle % 360;

            double distance = circumference * revolutions;

            //Show the position of the motor on telemetry
            telemetry.addData("Encoder Position", position);
            telemetry.addData("Encoder Revolutions", revolutions);
            telemetry.addData("Encoder Angle (Degrees)", angle);
            telemetry.addData("Encoder Angle - Normalized (Degrees)", angleNormalized);
            telemetry.addData("Linear Distance", distance);
            telemetry.update();
      }
   }
}

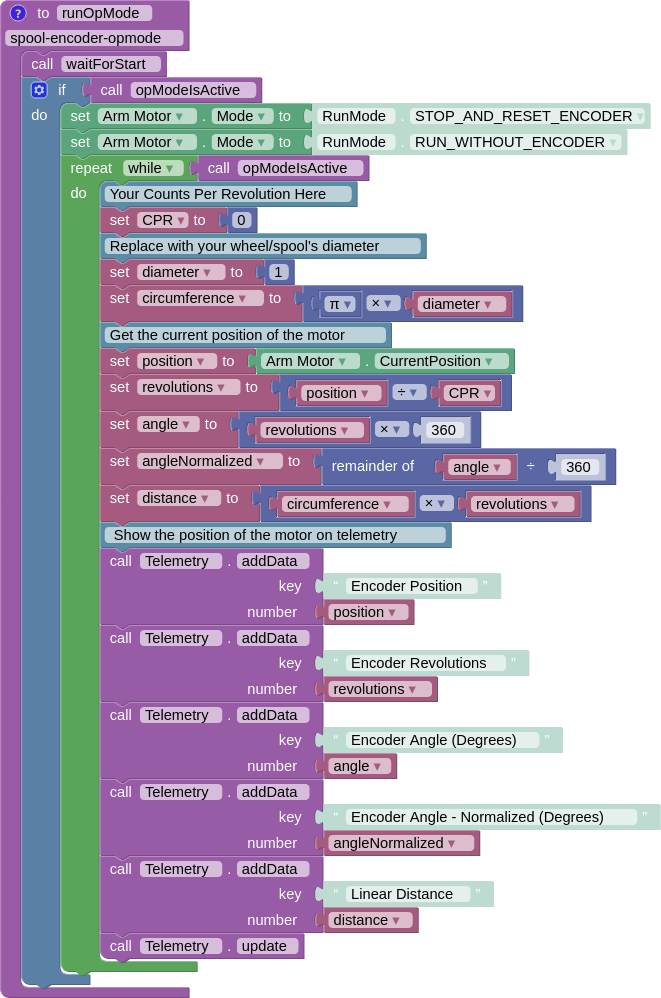

Blocs

Blocks file download

../../../_images/spool-encoder-opmode-complete.png

Faire tourner les moteurs avec des encodeurs¶

Nous avons appris à lire les valeurs de l’encodeur, mais comment définir l’endroit où l’on veut aller et demander au moteur de s’y rendre ?

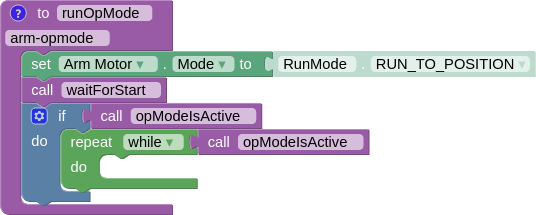

Plus tôt, nous avons appris à connaître le mode RUN_WITHOUT_ENCODER pour le moteur. Nous pouvons utiliser un autre mode moteur, RUN_TO_POSITION, pour indiquer au moteur de fonctionner jusqu’à une position spécifique en ticks, comme suit :

Java

DcMotor motor = hardwareMap.dcmotor.get("Arm Motor");
motor.setMode(DcMotor.RunMode.RUN_TO_POSITION); // Tells the motor to run to the specific position

Blocs

Astuce

Vous pouvez en savoir plus sur les modes d’exécution sur la page de documentation officielle de REV Robotics <https://docs.revrobotics.com/duo-control/programming/using-encoder-feedback>`_

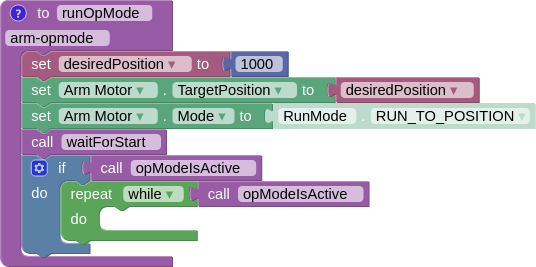

Cependant, avant de demander au moteur de se rendre à une position, nous devons lui indiquer la position à laquelle il doit se rendre. Notez que cette valeur doit être un nombre entier. Modifions le code ci-dessus à cet effet.

Avertissement

Mettre le moteur en mode RUN_TO_POSITION avant de définir une position cible génère une erreur. Veillez à ne pas faire cela !

Java

DcMotor motor = hardwareMap.dcmotor.get("Arm Motor");
int desiredPosition = 1000; // The position (in ticks) that you want the motor to move to
motor.setTargetPosition(desiredPosition); // Tells the motor that the position it should go to is desiredPosition
motor.setMode(DcMotor.RunMode.RUN_TO_POSITION);

Blocs

Ce code demande au moteur de se déplacer à 1000 ticks, en utilisant une boucle PID pour contrôler la position du moteur. Vous pouvez en savoir plus sur les boucles PID ici. <https://gm0.org/en/latest/docs/software/concepts/control-loops.html#pid>`_

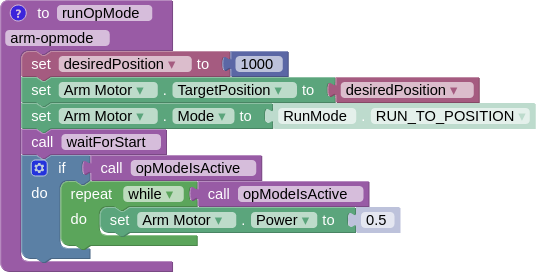

Nous pouvons déterminer la vitesse de rotation du moteur à l’aide du code suivant :

Java

DcMotor motor = hardwareMap.dcmotor.get("Arm Motor");
int desiredPosition = 1000; // The position (in ticks) that you want the motor to move to
motor.setTargetPosition(desiredPosition); // Tells the motor that the position it should go to is desiredPosition
motor.setMode(DcMotor.RunMode.RUN_TO_POSITION);
motor.setPower(0.5); // Sets the maximum power that the motor can go at

Blocs

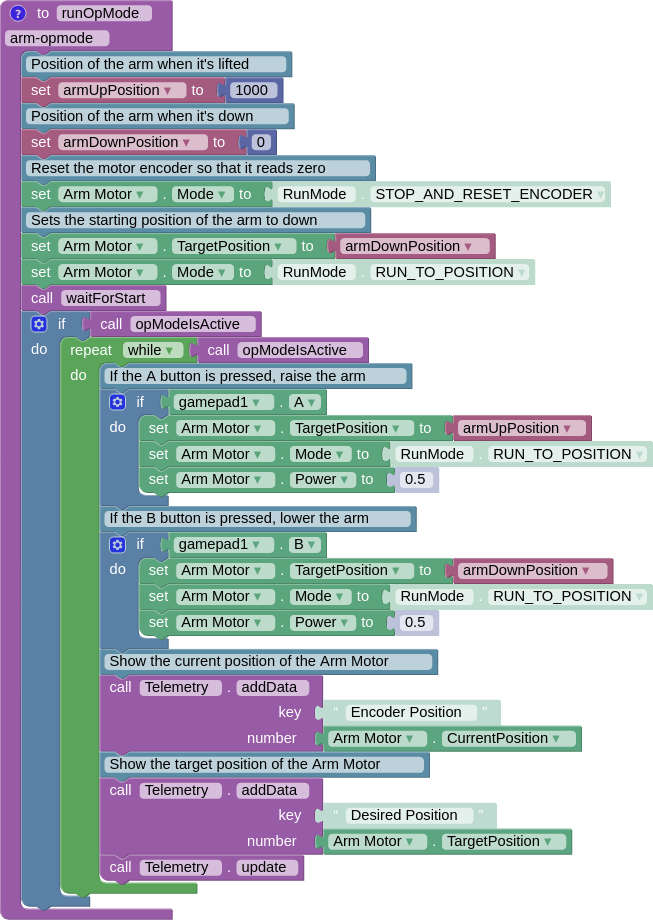

Utilisons maintenant ces informations pour contrôler un bras dans un OpMode.

Java

package org.firstinspires.ftc.teamcode.Tests;

import com.qualcomm.robotcore.eventloop.opmode.LinearOpMode;
import com.qualcomm.robotcore.eventloop.opmode.TeleOp;
import com.qualcomm.robotcore.hardware.DcMotor;

@TeleOp
public class ArmOpMode extends LinearOpMode {
   @Override
   public void runOpMode() throws InterruptedException {
      // Position of the arm when it's lifted
      int armUpPosition = 1000;

      // Position of the arm when it's down
      int armDownPosition = 0;

      // Find a motor in the hardware map named "Arm Motor"
      DcMotor armMotor = hardwareMap.dcMotor.get("Arm Motor");

      // Reset the motor encoder so that it reads zero ticks
      armMotor.setMode(DcMotor.RunMode.STOP_AND_RESET_ENCODER);

      // Sets the starting position of the arm to the down position
      armMotor.setTargetPosition(armDownPosition);
      armMotor.setMode(DcMotor.RunMode.RUN_TO_POSITION);

      waitForStart();

      while (opModeIsActive()) {
            // If the A button is pressed, raise the arm
            if (gamepad1.a) {
               armMotor.setTargetPosition(armUpPosition);
               armMotor.setMode(DcMotor.RunMode.RUN_TO_POSITION);
               armMotor.setPower(0.5);
            }

            // If the B button is pressed, lower the arm
            if (gamepad1.b) {
               armMotor.setTargetPosition(armDownPosition);
               armMotor.setMode(DcMotor.RunMode.RUN_TO_POSITION);
               armMotor.setPower(0.5);
            }

            // Get the current position of the armMotor
            double position = armMotor.getCurrentPosition();

            // Get the target position of the armMotor
            double desiredPosition = armMotor.getTargetPosition();

            // Show the position of the armMotor on telemetry
            telemetry.addData("Encoder Position", position);

            // Show the target position of the armMotor on telemetry
            telemetry.addData("Desired Position", desiredPosition);

            telemetry.update();
      }
   }
}

Blocs

Blocks file download

../../../_images/arm-opmode-complete.png
